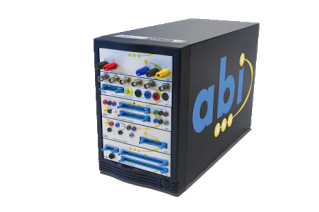

보드마스터 External Case NCS

PCB 검사 및 고장 진단, 분석 솔루션, 다양한 시험 장비를 포함는 고성능의 시험 및 측정, 광범위한 PCB 시험기

PCB 고장 진단을 위한 사용자 구성의 보드마스터 External Case 모델은 다양한 시험장비를 포함하는 광범위한 PCB 고장 검출 능력을 제공하는 장비 입니다. 내장된 PC가 제외된 모델로 사용자는 USB를 이용하여 노트북이나 별도의 PC에 장비를 자유롭게 연결하여 사용할 수 있습니다. 사용자 필요에 따라 모듈을 자유롭게 선택하여 구성할 수 있습니다.

베이구성

  • 최대 5, 7, 9 개 모듈을 장착할 수 있는 Case 지원

기본 구성 모듈

  • Advanced Test Module (ATM – Digital IC Tester a )
  • Analogue IC Tester (AICT – Analog IC Tester a)
  • Multiple Instrument Station (MIS)
  • Variable Power Supply (VPS)
  • 1x ATM cable set
  • 1x Analogue IC Tester cable set
  • 1x Multiple Instrument Station cable set
  • 1x Variable Power Supply cable set
  • 1x Automatic out-of-circuit adapter
  • DIL Test Clips: (0.3” gauge – 8, 16, 20, 24 pin; 0.6” gauge – 24, 40 pin)
  • SOIC Test Clips Set (6종)
  • SYSTEM 8 software on CD-ROM
  • 1x 한글 사용자 매뉴얼
  • 1x PCB 고장 진단 및 정비 기술 매뉴얼

추가 구성 (옵션)

  • Advanced Matrix Scanner (AMS – 3D Matrix V/I Tester, 64Ch )
  • Board Fault Locator (BFL – Digital IC Tester a)

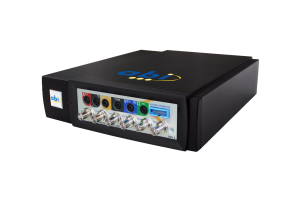

다기능 계측기 MIS4

두배로 강력해진 MIS, 기존의 MIS3의 기능을 더욱 향상시킨 고사양의 다기능 계측기 모듈

새로운 SYSTEM 8 모듈인 MIS 4는 8가지 고사양의 측정 및 시험장비 계측기를 하나의 모듈에 탑재한 컴팩트하지만 강력한 기능을 제공하는 통합 모듈입니다.


일반적으로 설계분야, 교육분야 수리 및 정비, 유지보수 분야에서 유용하게 사용될 수 있으며 PC 연동으로 계측기의 각 구성 요소는 가상의 계측기로 연결할 수 있어 사용자가 필요한 목적에 맞도록 재구성 가능한 사용자 인터페이스를 제공합니다.

주요기능

  • Digital Oscilloscope
    3 independent channels, 350MHZ, 500MS/s per channel, 6 trigger sources and 28 automatic measurements
  • Arbitrary Waveform Generator
    2 independent channels, 14Bit resolution, 25MHZ, 200MS/s, Variable clock for truly repetitive waveforms, Max. combined output voltage +- 10V, 6 standard wave shapes plus create and import your own.

  • Universal I/O
    8 fully programmable, independent channels, +-10V OUT @20mA, +-15V IN, 5logic presets available

  • Auxiliary Power Supply
    4 independently controlled channels, +12V -12V up to 100mA, +5V up to 1A, +3.3V up to 1A
  • Frequency Counter
    1 channel @1.1 GHz + 3 channels @350MHz (DSO), Programmable trigger threshold, Sensitivity -21dBm @ 100kHz/ – 1.2 dBm @1.1GHz

  • Ammeter
    1 channel, isolated, DC, True RMS AC or AC+DC, +- 10A, 4 1/2 digits, 20000 count

  • Voltmeter
    2 channels, isolated, DC, True RMS AC or AC+DC, +- 500V, 4 1/2 digits, 20000 Count

  • Ohmmeter1 channel, 20MOhm, 4 1/2 digits, 20000 count, Resistance, Continuity and Diode modes


    • 제품사양

  • 1x SYSTEM 8 Multiple Instrument Station module
  • 1x Multiple Instrument Station cable set
  • SYSTEM 8 software on CD-ROM
  • Standard PCI interface

핸디형 IC 테스터

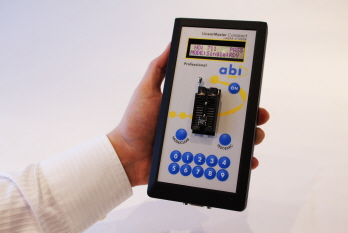

LinearMaster (Analogue out-of-circuit IC Tester)

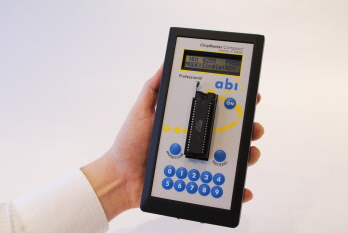

ChipMaster (Digital out-of-circuit IC Tester)

핸드형 디지털 / 아날로그 out-of-circuit IC 테스터

디지털 / 아날로그 IC에 대한 기능 시험을 통해 양질의 부품을 PCB에 장착하기 전 확인할 수 있으며, 유지보수나 제품 수리 시 사용부품에 대한 건전성을 확인할 수 있습니다.


■ Features

  • Simple operation
  • Extensive built-in library
  • Comprehensive tests
  • Unknown device identification
  • Diagnostic information for individual pins
  • Conditional loop testing mode
  • Optional programming facility (CompactLink)

■ Downloads

http://www.abielectronics.co.uk/PDF/Compact%20Professional%20Brochure.pdf


■ Video Presentations

IC tester for digital and analogue components

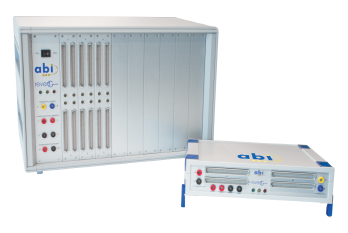

RevEng 역설계 시스템

RevEng Schematic Learner 시스템은 샘플 보드에서 전문 회로도를 생성 할 수 있도록 고안된 사용하기 강력하면서도 간단한 시스템입니다. 원 제조자 또는 서비스 공급자에 의존한지 않고 효율적인 관리전략을 구현합니다.

샘플 보드에 대한 연결을 확인하고 NetList를 생성하여 회로도를 작성하는 방법을 제공합니다.

PCB 보드를 분석하거나 수리, 설계할 경우 기존의 장치가 어떻게 상호 연결되는지 이해하기 위해 전자 카드 PCB에 대해 리버스 엔지니어링을 수행해야 할 수도 있습니다. 넷리스트를 생성하는 과정은 회로의 복잡성 수준에 따라 예전 방식과 같이 펜과 종이, 멀티미터를 사용하면서 작성한다면 하나의 PCB를 분석하는데만 며칠 또는 몇 주가 소요될 수 있습니다. 또 그 결과 여러 부정확하거나 연결이 누락 될 가능성이 아주 많습니다.

RevEng은 사용자 친화적 인 소프트웨어프로세스를 통해 안전하고 현대적이며 정확한 전문 회로도를 달성 할 수있는 방법으로 역설계 업무를 처음부터 끝까지 수행할 수 있게 합니다.

수리, 운송 및 전 세계 군사 조직과 같은 수백 개의 기업에서 20 년 이상 RevEng을 사용해 왔습니다.


소프트웨어 패키지

주요한 회로 작성 기능은 Visionics사의 EdWin이 제공합니다.  중요한 기능은 다음과 같습니다.

  • NetList  구성 부품 가져오기
  • 자동 신호 경로
  • Multi page schematics
  • Bus structure support
  • Extensive libraries 12,000 devices
  • Rubber band and Rats nest functions
  • Block move and rotate

PCB, 레이아웃, 믹스 모드 시뮬레이션, 오토 루프, 열 분석기, EDSpice, EMC + 신호 무결성 등의 옵션 기능을 활용하면 하루 안에 도면을 생성 할 수있는 특수 기능을 제공합니다.

SYSTEM 8 Ultimate는 하드웨어를 제어하고 CAD 소프트웨어에 대한 링크를 제공합니다.

주요 기능은 다음과 같습니다.

SYSTEM 8 Ultimate controls the hardware and provides links with the CAD software.  Key features include

  • Tab driven
  • Unlimited number of clips and connectors
  • Partial circuit learn (sections)
  • Repeat learn and verify
  • Optimised clip movement
  • Automatic clip positioning
  • Guided probes for non-standard components
  • Process can be suspended, restarted and terminated at any stage



멀티링크 시스템

적은 예산에서 소규모 회로를 분석하고 역설계를 수행하기 위한 시스템으로 멀티링크 모듈은 256채널부터 512채널까지를 갖는 시스템입니다.



캐비넷 시스템

여러 요구 사항 및 대형 회로를 위한 많은 채널과 핀을 갖는 케비넷 시스템입니다.

케비넷은 제어용 카드와 최소 1024 채널부터 2048채널의 측정 기능을 갖습니다. 시스템은 최대 2048 채널까지 확장할 수 있습니다.

RevEng Schematic Learning System

How to use RevEng

JTAG Master – 디버그 & Boundary Scan Tester

Boundary Scan Tester

PLD 부품류에 대한 진단시험 제공, 프로그래밍이 가능한 통합된 모듈

JTAGMaster는 프로그램가능 논리소자(PLD)의 구성 및 진단을 위한 통합된 솔루션입니다.

제조상의 결함, 로직 오류, 프로그래머 오류, 외부 연결회로 상에서의 고장 검출 기능 등을 제공합니다.


■ Features
No technical knowledge needed
Boundary scan testing
Integrated JAM/SVF Player for programming
Automatic detection of JTAG chains
Automatic training function
JTAG/IEEE 1149.1 compatible
USB2.0 compatible
Built-in power supply (1.8 to 3.3 Volts)

Omni

옴니는 PC 없이 동작하는 통합된 풀 HD (1080p) 디지털 현미경 및 측정시스템입니다.

옴니의 사용자 지정 플랫폼은 포커스 스태킹, 2D 측정, 오버레이 이미지 비교, 사용자 정의 격자선 그리고 렌즈 왜곡 보정 등과 같은 고도의 설정과 업그레이드 가능한 기능을 갖춘 검사 및 측정 시스템입니다.


옴니 플랫폼은 초당 60 프레임의 실시간 풀 HD 비디오 이미지 품질을 제공하는 강력한 이미지 처리와 제어 엔진을 보유하고 있어 품질보증 분야, 시험, 리웍, 생산조립라인, 검사 및 문서화 등의 업무에 활용될 수 있습니다.

옴니 GUI는 (그래픽 사용자 인터페이스)는 전체 어플리케이션의 직관적이고 효율적인 운영과 제어를 제공하는 맞춤형 마우스 제어 인터페이스입니다. 전체 줌 범위에서의 교정 가능한 독특한 능력은 다른 경쟁사의 디지털 검사시스템과 차별화 되는 만은 기능 중에 하나입니다.

카메라 제어 기능 (자동 및 수동 초점, 노출, 게인, 밝기, 화이트 밸런스)은 Ultrasharp, 고대비 이미지를 제공할 수 있습니다.

■ Features & Specificatios

  • Image Overlay Comparator
  • Side by Side Image Comparison
  • Lens Distortion Correction
  • On-Screen Reticule Graticule
  • Calibration Tracking
  • Removable USB Image Capture


 ■ Uses

  • Automotive
  • Aviation
  • Clinical
  • Conservation
  • Electronics
  • Engineering
  • Forensics
  • Medical Devices
  • Packaging & Labelling
  • Pharmaceuticals
  • Restoration
  • Security

ION 4.3

Ion 4.3″는 밝고 선명하고 높은 대조 이미지 (480 X 272 픽셀)를 제공하는 고유의 디스플레이 기술 및 액체 렌즈 기술로 디자인 상을 받은 디지털 검사 확대경입니다.

인체 공학적 설계는 액세스 영역이 불편한 곳에서도 편안하게 사용할 수 있게 하며 자사의 LED 조명 모드는 열악한 조명 조건에서도 사용하기에 이상적입니다.

치수가 적용된 그리드 및 이미지 캡처된 것을 PC에 저장하는 기능의 고유한 특허는 다양한 산업에서 적용될 수 있으며 검사자 및 품질 활동을 수반하는 업무자, 엔지니어들을 위한 이상적인 기능을 제공합니다.

■ 핵심 장점

     – 최대 14배 접사 촬영, 무손실 이미지 저장

     – 4.3 고해상도 Display

     – PC 저장을 위한 이미지 캡쳐 (최대 100장)

     – X-Y 격자 표시를 이용한 On-Screen Dimensioning (특허)

     – 2개의 고휘도 LED를 이용한 좌우 밝기 조절

     – USB 포트를 이용한 충전 및 데이터 전송


Ion 4.3″ Technical Specifications

Specifications Ion 4.3 FI 800-102
Screen size and resolution 4.3’’ diagonal TFT display, 480×272
Magnification Far focus: 4x-8x & Near focus: 7x-14x
Image storage mode 100 images in 480 x 272 pixels, 24-bit bitmap format transferable to PC via USB link
Depth of field 3.5cm in overview, 1.5cm close
Dimensioning cursors/grids Yes
Sensor 3MP CMOS, RGB565 video at 30fps
Battery – Lithium Ion Up to 5 hours, charge time 4 hours
Connection cable Micro USB cable
Charger supply 100V – 240Vac 50/60Hz with supplied adaptor
Unit supply voltage 5V dc, micro-USB connector
Weight 225 grams

 ■ Uses

  • Visual inspection
  • Quality Control
  • Repair and rework
  • Assembly of products
  • Non-contact Dimensional Measurements
  • Digital Image recording and documentation
  • Information exchange and easy reporting
