2017년 5월 1일

주요 특징

PCB 검사 및 고장 진단을 위한 현장 실무형 기술

V-I Signature, 3D V-I, Matrix, Analog, Digital Functional Test, In-Circuit Testing, Power Off/On Testing, 신호 측정 등 산업현장의 실무적인 PCB 검사 및 고장진단 방법을 학습할 수 있습니다. 복잡하고 정교해진 산업용 PCB 및 정보통신기기 PCB에 대한 고장 진단 및 분석 기술을 직접 경험할 수 있습니다. 보드마스터는 산업분야에서 PCB 검사 및 고장 진단을 위해 다양하게 활용되는 장비입니다. 실무에서 바로 사용할 수 있는 기술 교육이 가능합니다.

PCB 검사는 PCB에 전원을 인가하지 않은 상태에서의 오픈/쇼트, V-I Signature, 저항 등의 값을 측정할 수 있고 V-I 전기적인 반응 시험을 통해 건전성을 확인 합니다. 전원이 인가된 Power-On 시험에서는 각종 IC나 부품의 기능 검사를 수행합니다. 또한 양품에 대해 측정하여 저장해 놓은 데이터와 비교를 통한 시험은 매우 강력한 고장 진단 도구로 활용될 수 있습니다.

산업용 장비나 정보통신기기에 사용되는 PCB의 경우 생산 및 제조 단계에서의 제품 검사에  보드마스터가 활용되며, 이후 고장 수리를 위한 고장진단에서도 유용하게 활용되는 장비입니다.

전자부품에 대한 전기적 특성 이해

Resistor, Diodes, Capacitors, Transistor, Inductor, Triac, Zener, 74/54x, TTL, Analog, Digital Functional Test, V-I Signature를 활용한 전자 부품 특성 이해 및 효과적인 교육 지원 도구.

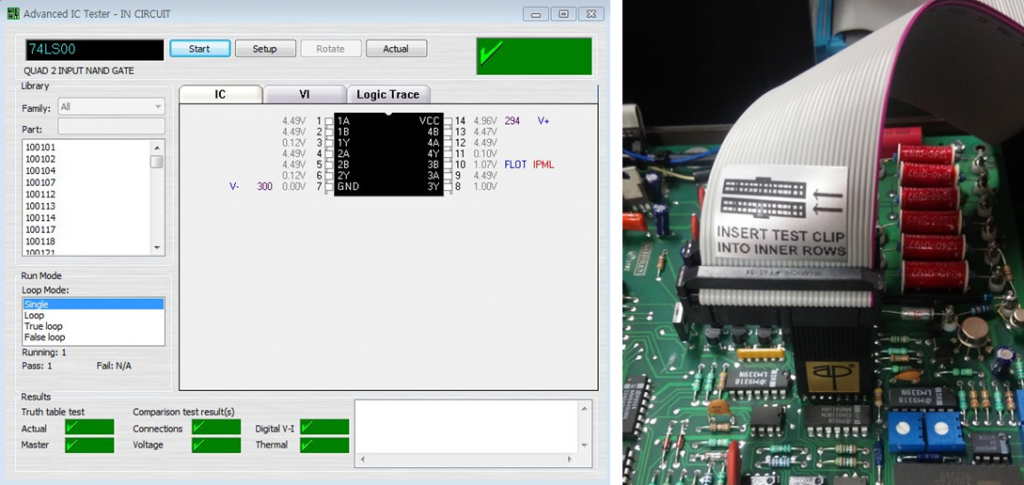

실습/연구용 IC, 부품 기능 시험

Analog, Digital Functional Test, IC Identification, 다양한 Test Mode (Single, Truth/False Loop), Connection, Digital V-I, Thermal, Voltage, Compare IC를 활용한 부품 시험과 다양한 그래픽 시험 결과, 시험 화면, 사용자 보고서 제공, 실습용 또는 연구용 부품의 기능검사를 인서킷/아웃오브 서킷 모드에서 시험 가능

참고)  ICT, In-Circuit Test에 대하여 …

세계 최초의 “올인원” PCB 테스터 – 보드마스터

고장 난 PCB를 수리하기 위해 고장 원인을 찾고 수리하는 것은 힘들고 어려운 일 입니다. “기계가 고장입니다.  동작하지 않아요!”라고 운영자가 직접 기록한 고장 상황에 대한 메모 정도만 가지고 있을 경우 사실 수리 엔지니어는 무엇을 해야 할지 막막합니다. 때문에 많은 것들을 확인해야 하고 상황을 고려해야 합니다.

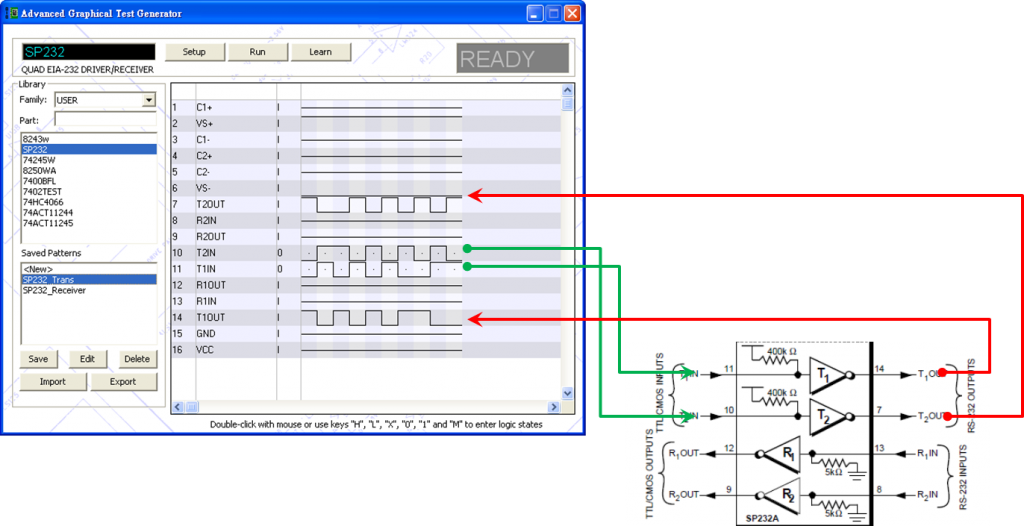

디지털 IC 동작 시뮬레이션

Graphic Logic Test Generator를 통해 디지털 IC 의 동작을 모의 시뮬레이션 수행할 수 있습니다. IC의 제어/동작을 확인하고 패턴을 생성하여 기능을 시험할 수 있습니다. 학생들이 직접 IC에 대한 시험 프로그램을 개발함으로써 학습 및 교육 효과를 높일 수 있습니다.

Dynamic Semiconductor Test

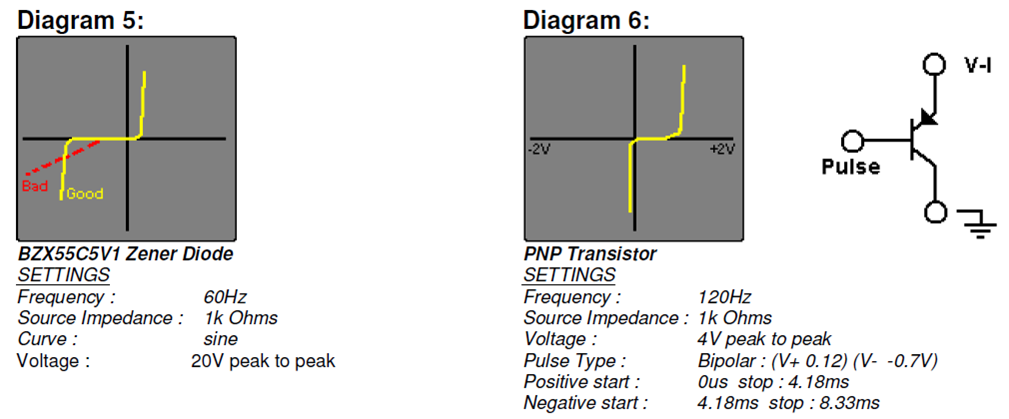

PulseV/T 시그니처를 이용해 Triac, Transistor, SCR, MOSFET, 릴레이 소자 등 Gate Activation 시험 및 Activation Level 검증을 통한 세부 특성을 관찰 할 수 있습니다.



학습흥미 유발 및 소프트웨어 공유

V-I Signature, 부품 특성 및 동작 원리, 디지털 IC의 그래픽 시험, 각종 부품을 시험하는 원리 등을 교육에 쉽게 활용할 수 있고 소프트웨어를 폭넓게 사용할 수 있어 직접 경험을 통한 흥미를 높입니다.

누설 커패시터, 다이오드 검출, 수동 부품 특성 확인, 3차원 V-I 분석, 전기적 On/Off 상태에서의 PCB 점검을 통한 실습은 학습 효과 향상과재미를 유발합니다.

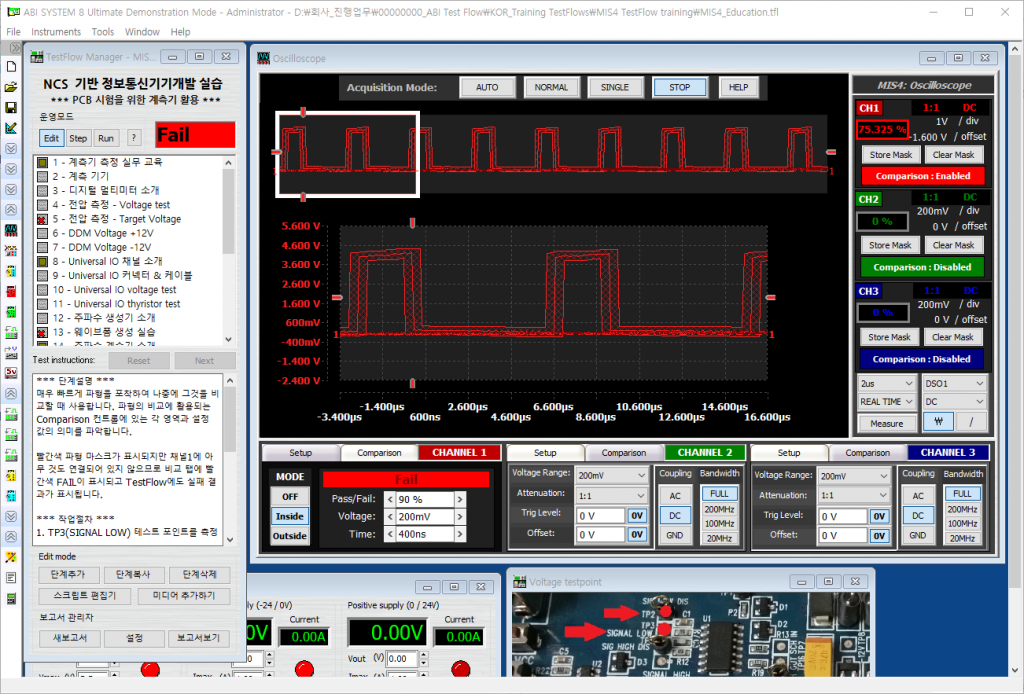

회로 신호 취득 및 분석과 다양한 계측기 활용 학습

Check Clock Signal or Current 측정, 저항 및 정확한 전원의 측정 및 비교 그래프, 파일저장, 사용자가 원하는 시험화면 구성 신호 분석을 위한 각종 도구를 제공함. 다양한 시험 파라미터 및 설정 저장 기능 활용으로 일반 계측기 활용 능력 향상 가능.

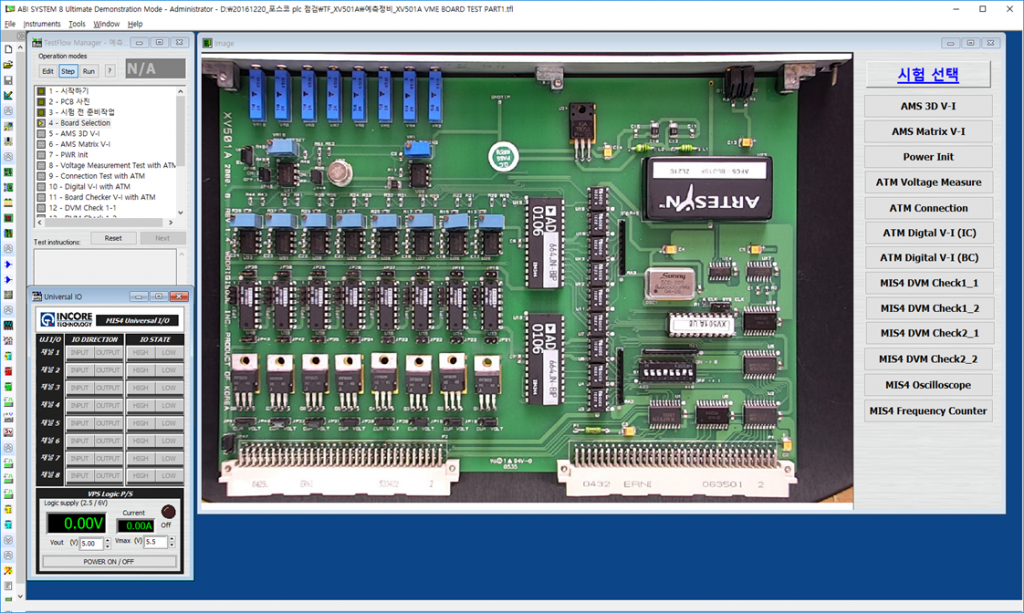

사용자 디바이스 시험 프로그래밍, 교육 과정에 따른 GUI 화면 변경

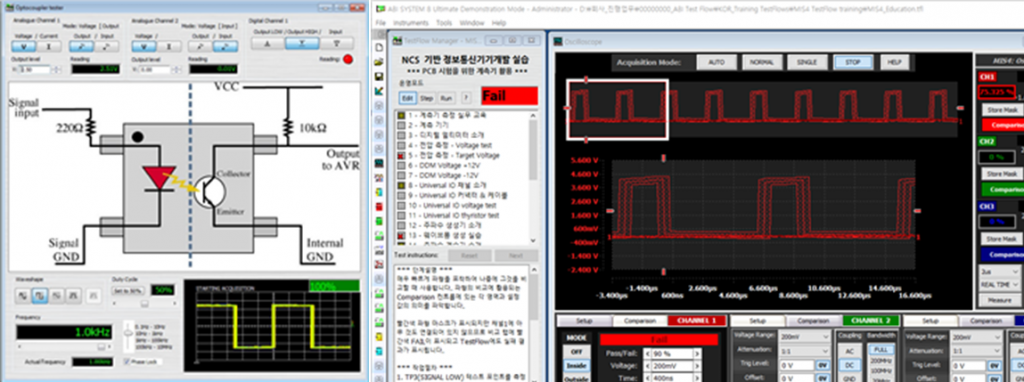

Analog IC 및 디지털 IC 에 대한 Functional Test, 시험 프로그래밍 학습을 통해 부품 특성과 기능을 쉽게 이해하고 시험할 수 있습니다. Test-Flow상에서 파이썬 프로그래밍 언어를 연계하여 데이터 로깅 및 다른 계측기기와의 정보 연동 등 학습적인 다양한 요소를 제공합니다.

프로그램은 사용자 필요에 맞도록 GUI 화면을 변경하거나 새로 작성할 수 있어 시험 자동화나 검사 시스템을 구성하는데 유용하게 활용됩니다.

부가기능, 실무적 교육과정 발굴

Custom Test and Signal Comparison, Pass/Fail, Report Generation, Short Locator, 소프트웨어 기반의 다기능 계측기, Programmable Power Supply (5Vdc, +- ~24Vdc) & Current Limit 기능을 제공하는 다양한 계측기 활용 능력 학습, 다양한 측정 장비를 이용한 실무적인 교육과정 적용 가능,

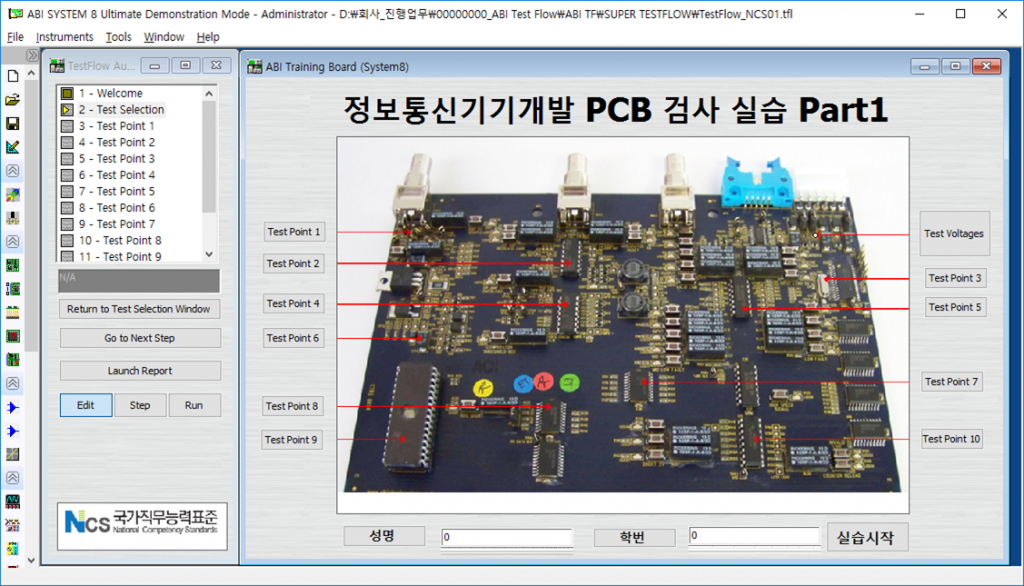

스트플로우를 이용해 단계별, 검사 및 시험 공정 작업별 이론/실습 교육 활용, 교육을 위한 다양한 교안 구비 (V-I Testing, PCB Fault Finding & Repair) “시험 및 교육용 테스트플로우 공유 사용



PCB 테스터인 보드마스터는 PCB 검사 및 고장 진단, 분석을 위해 산업 분야에서 널리 사용되는 장비이며 전자분야교육에서도 매우 유용하게 사용될 수 있는 파트너입니다. 보드마스터의 다양한 구성 모듈들은 실무적인 PCB 검사를 교육에 활용할 수 있도록 지원하고 있습니다.

PCB상의 부품 결함을 발견하고 각종 신호를 분석해서 고장 원인과 요인을 식별하고 수리하는 것은 전자산업에서 매우 중요한 일입니다. 학교나 교육 기관에서 이러한 작업을 좀 더 쉽게 이해하고 활용할 수 있도록 원리와 기술을 교육하는데 보드마스터는 훌륭한 실습 장비가 될 것입니다.

기본적인 전자 이론과 부품에 대한 시험을 쉽게 수행할 수 있습니다. 뿐만 아니라 유지 보수에서 발생하는 일반적인 오류를 설명하기 위해 특별히 설계된 연습용 PCB도 함께 제공됩니다. 혁신적인 소프트웨어와 함께 제품이 모듈 형태로 구성되어 구매 비용을 낮출 수 있어 현장 실무형 교육을 위한 이상적인 솔루션입니다.

NCS 기반의 정보통신기기 개발, 산업용 전자기기 개발, 전자응용기기개발, 의료장비 개발, 철도나 기기의 수리분야 교육에서 실습용으로 사용될 수 있습니다. 또한 PCB 검사, 회로 시험, 부품 검사, PCB 고장 진단 및 수리 등에서 유용하게 활용될 수 있습니다. 보드마스터는 전 세계 전자 분야에서 고교 교육과정, 대학, 기업/산업용으로 폭넓게 활용되고 있는 PCB 검사를 위한 통합 장비입니다. 제품에 대한 문의나 데모 요청, 견적은 아래로 연락주시면 바로 연락드리도록 하겠습니다.

제품 문의 : 인코어테크놀로지(주)
홍경표 이사 070) 8670-2130  sales@incoretech.co.kr
www.incoretech.co.kr  www.ncstool.com
